Circuito en paralelo

Los circuitos eléctricos son la base de la electrónica moderna y desempeñan un papel crucial en prácticamente todos los aspectos de nuestra vida diaria. Desde la iluminación de nuestros hogares hasta el funcionamiento de los dispositivos electrónicos que utilizamos, la comprensión de los diferentes tipos de circuitos es fundamental.

Entre los tipos de circuitos más comunes se encuentran los circuitos en serie y los circuitos en paralelo. Este artículo se centra específicamente en los circuitos en paralelo, explorando su funcionamiento, sus características distintivas y las fórmulas necesarias para calcular su resistencia total y capacitancia total. Entender los circuitos en paralelo es esencial para cualquier persona interesada en la electrónica, la electricidad o la instrumentación.

Además, la correcta aplicación de estos principios es vital para el diseño y mantenimiento de sistemas eléctricos seguros y eficientes.

¿Qué es un Circuito en Paralelo?

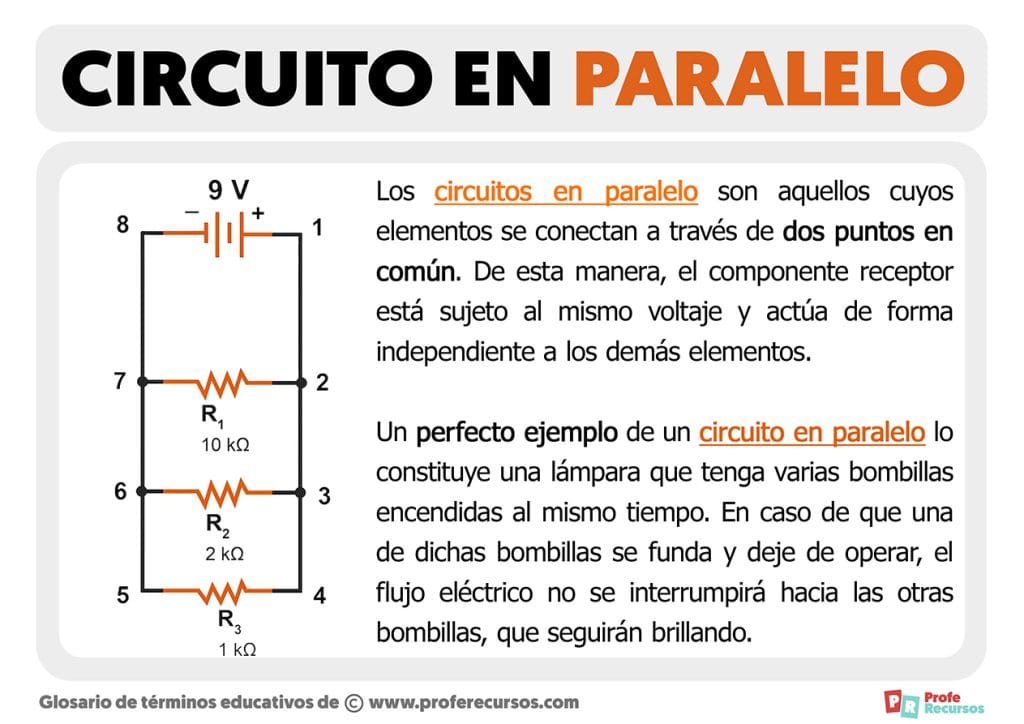

Un circuito en paralelo se define como una configuración eléctrica donde los componentes están conectados de manera que todos los componentes comparten las mismas dos terminales. Esto significa que la corriente eléctrica tiene múltiples caminos disponibles para fluir a través de los componentes, en lugar de pasar a través de un solo camino como ocurre en un circuito en serie.

Esta característica es la que permite que el voltaje sea constante a través de cada componente individual. La clave para entender un circuito en paralelo es visualizarlo como una red de caminos, donde la corriente se divide y se recombina. La facilidad con la que la corriente puede fluir a través de cada rama es lo que hace que los circuitos en paralelo sean tan útiles en una amplia variedad de aplicaciones.

Principios Fundamentales del Circuito en Paralelo

El funcionamiento de un circuito en paralelo se basa en el principio de la ley de Kirchhoff para las corrientes en redes nodales. Esta ley establece que la suma de las corrientes que entran en un nodo (punto de unión) es igual a la suma de las corrientes que salen de ese nodo. En un circuito en paralelo, la corriente total que entra en un nodo se divide entre las diferentes ramas paralelas.

Además, cada componente en paralelo experimenta el mismo voltaje, que es el voltaje total suministrado por la fuente de alimentación. Este voltaje constante es una característica definitoria de los circuitos en paralelo y es lo que permite que los componentes funcionen correctamente. La comprensión de estos principios es crucial para analizar y diseñar circuitos en paralelo.

Cálculo de la Resistencia Total en un Circuito en Paralelo

El cálculo de la resistencia total en un circuito en paralelo es un proceso relativamente sencillo. La fórmula para determinar la resistencia total (R_t) de un circuito en paralelo es: 1/R_t = 1/R₁ + 1/R₂ + 1/R₃ + ... + 1/R_n, donde 'n' representa el número de resistencias en paralelo. Esta fórmula indica que se suman las resistencias individuales y luego se calcula la inversa de la suma. El resultado es la resistencia total del circuito. Por ejemplo, si tienes dos resistencias de 10 ohmios en paralelo, la resistencia total sería 5 ohmios (1 / (1/10 + 1/10)) = 5 ohmios. Es importante recordar que esta fórmula solo es válida para resistencias.

Cálculo de la Capacitancia Total en un Circuito en Paralelo

De manera similar al cálculo de la resistencia total, la capacitancia total en un circuito en paralelo se determina sumando las capacitancias individuales. La fórmula para calcular la capacitancia total (C_t) es: C_t = C₁ + C₂ + C₃ + ... + C_n, donde 'n' representa el número de capacitores en paralelo. Esta fórmula indica que la capacitancia total es simplemente la suma de las capacitancias individuales. Es importante destacar que la capacitancia total de los capacitores en paralelo es siempre menor que la capacitancia del capacitor con la menor capacitancia. Esta propiedad es fundamental para el diseño de circuitos electrónicos.

Ventajas y Desventajas de los Circuitos en Paralelo

Como con cualquier tipo de circuito, los circuitos en paralelo tienen sus propias ventajas y desventajas. Una de las principales ventajas es la capacidad de proporcionar múltiples caminos para que la corriente fluya, lo que permite que los componentes funcionen independientemente. Además, el voltaje a través de cada componente es constante, lo que facilita el control y la regulación del voltaje.

Sin embargo, también hay algunas desventajas a considerar. En un circuito en paralelo, la corriente total es mayor que la corriente que fluye a través de cualquier componente individual. Además, la resistencia total es menor que la resistencia del componente con la mayor resistencia. Estas características deben tenerse en cuenta al diseñar y construir circuitos en paralelo.

Aplicaciones Comunes de los Circuitos en Paralelo

Los circuitos en paralelo se utilizan en una amplia variedad de aplicaciones. En el cableado eléctrico de una vivienda, por ejemplo, los electrodomésticos se conectan en paralelo para que cada uno pueda funcionar independientemente. En la electrónica, los circuitos en paralelo se utilizan para crear redes de alta corriente y para proporcionar múltiples caminos para que la señal eléctrica viaje.

Además, los circuitos en paralelo se utilizan en la fabricación de filtros y otros componentes electrónicos. La versatilidad de los circuitos en paralelo los convierte en una herramienta esencial en una amplia gama de campos.

Resumen

Los circuitos en paralelo son una configuración eléctrica fundamental que ofrece múltiples caminos para que la corriente fluya, manteniendo un voltaje constante a través de cada componente. El cálculo de la resistencia y capacitancia total en un circuito en paralelo se basa en la suma de las resistencias o capacitancias individuales.

Comprender los principios y las fórmulas asociadas con los circuitos en paralelo es esencial para cualquier persona interesada en la electrónica, la electricidad o la instrumentación. Su amplia gama de aplicaciones, desde el cableado eléctrico doméstico hasta la fabricación de componentes electrónicos, demuestra su importancia en el mundo moderno.
