Diagrama de Ishikawa

El Diagrama de Ishikawa, también conocido como diagrama de espina de Pescado o diagrama de causa y efecto, es una herramienta de análisis y resolución de problemas ampliamente utilizada en diversas disciplinas, desde la ingeniería y la manufactura hasta la salud y la gestión de proyectos. Su origen se remonta a Kaoru Ishikawa, un renombrado experto en calidad japonés, quien lo desarrolló en la década de 1960 como parte de la filosofía de gestión de calidad total (TQM). La herramienta se basa en la identificación sistemática de las posibles causas que contribuyen a un problema o efecto específico, proporcionando una estructura visual para el análisis y la discusión. Su principal objetivo es facilitar la comprensión de la complejidad de un problema, permitiendo a los equipos identificar las raíces del problema en lugar de simplemente tratar los síntomas. El diagrama de Ishikawa se ha convertido en un estándar en la resolución de problemas, ofreciendo un enfoque estructurado y colaborativo que promueve la innovación y la mejora continua.

Principios y Conceptos Fundamentales

El Diagrama de Ishikawa se fundamenta en varios principios clave que guían su aplicación. En primer lugar, se asume que un efecto o problema (la "cabeza" del diagrama) es el resultado de una interacción compleja de factores, y no de una única causa. En segundo lugar, la herramienta se basa en la idea de que las causas pueden clasificarse en categorías bien definidas, lo que facilita la identificación y el análisis. Estas categorías, conocidas como las "Seis M", son: Método, Maquinaria, Mano de Obra, Material, Medio Ambiente y Medición. Además, es crucial entender que el diagrama de Ishikawa es un proceso colaborativo que requiere la participación de un equipo multidisciplinario con diferentes perspectivas y conocimientos. La diversidad de opiniones en el equipo ayuda a garantizar que se consideren todas las posibles causas, minimizando el riesgo de sesgos y omisiones. Finalmente, el diagrama no es un fin en sí mismo, sino una herramienta para iniciar un proceso de análisis más profundo y para generar acciones correctivas.

Las Seis M: Categorías de Causas

Las "Seis M" son las seis categorías principales que se utilizan en el Diagrama de Ishikawa para organizar y clasificar las posibles causas de un problema. Cada una de estas categorías representa un aspecto diferente del proceso o sistema que se está analizando. El Método se refiere a los procedimientos, instrucciones de trabajo, técnicas y procesos utilizados.

Por ejemplo, si un problema es la baja productividad, el método podría incluir la eficiencia de los procesos de producción, la capacitación del personal o la organización del trabajo. La Maquinaria se refiere al equipo, las herramientas y las instalaciones utilizadas en el proceso. Un problema en la calidad del producto podría estar relacionado con el mantenimiento inadecuado de la maquinaria o la falta de calibración de los equipos.

La Mano de Obra se refiere a las habilidades, el conocimiento y la experiencia de las personas que participan en el proceso. Un error humano podría ser una causa común de defectos o retrasos. El Material se refiere a las materias primas, los componentes y los productos intermedios utilizados en el proceso. La calidad del material puede afectar directamente la calidad del producto final.

El Medio Ambiente y la Medición

El Medio Ambiente se refiere a las condiciones físicas y ambientales que rodean al proceso, incluyendo factores como la temperatura, la humedad, la iluminación, el ruido y la ventilación. Un problema en la calidad del producto podría estar relacionado con las condiciones ambientales inadecuas en la línea de producción.

La Medición se refiere a los sistemas y procedimientos utilizados para controlar y verificar la calidad del producto o del proceso. Errores en la medición, como la falta de calibración de los instrumentos o la interpretación incorrecta de los datos, pueden generar problemas de calidad. Es importante destacar que estas seis categorías no son mutuamente excluyentes; a menudo, las causas de un problema pueden estar relacionadas con múltiples categorías.

Por ejemplo, un problema en la calidad del producto podría estar relacionado con un método ineficiente, una maquinaria defectuosa, una mano de obra poco capacitada, un material de baja calidad, un ambiente inadecuado o una medición incorrecta.

Construyendo el Diagrama de Ishikawa: Paso a Paso

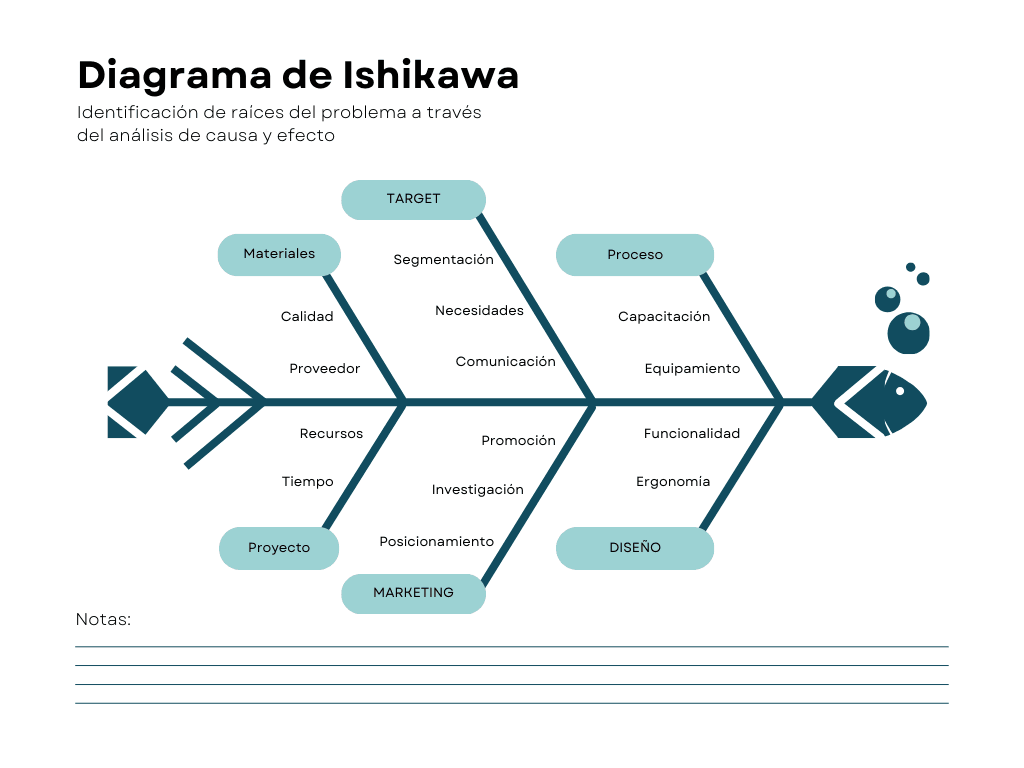

La construcción de un Diagrama de Ishikawa sigue un proceso sistemático que puede ayudar a garantizar que se consideren todas las posibles causas. El primer paso es definir claramente el problema o efecto que se está analizando, que se colocará en la "cabeza" del diagrama de Pescado. Luego, se reúne un equipo multidisciplinario con experiencia relevante. El siguiente paso es identificar las seis categorías principales (las Seis M) y escribirlas a lo largo de la "espina" del diagrama. A continuación, el equipo comienza a generar una lista de posibles causas para cada categoría, escribiéndolas como líneas que se extienden desde la "espina" principal. Es importante que el equipo utilice un lenguaje claro y específico, y que evite hacer suposiciones. Una vez que se haya generado una lista exhaustiva de posibles causas, el equipo debe revisar y validar la lista, y determinar qué causas son las más importantes. Finalmente, el equipo debe desarrollar un plan de acción para abordar las causas más importantes.

Ejemplo de Aplicación: Problema de Baja Calidad en un Producto

Consideremos un ejemplo para ilustrar la aplicación del Diagrama de Ishikawa en un escenario práctico. Supongamos que una empresa de fabricación de juguetes está experimentando un aumento en el número de juguetes defectuosos. El equipo de calidad decide utilizar el diagrama de Ishikawa para identificar las causas del problema. Al colocar el problema ("Juguetes Defectuosos") en la "cabeza" del diagrama, el equipo comienza a generar posibles causas en cada una de las Seis M. Por ejemplo, en la categoría del Método, podrían identificar un proceso de ensamblaje ineficiente. En la categoría de la Maquinaria, podrían identificar un equipo de soldadura defectuoso. En la categoría de la Mano de Obra, podrían identificar una falta de capacitación del personal. En la categoría del Material, podrían identificar un material de baja calidad. En la categoría del Medio Ambiente, podrían identificar una temperatura inadecuada en la línea de producción. Y en la categoría de la Medición, podrían identificar un sistema de control de calidad inadecuado. Al analizar las causas identificadas, el equipo puede desarrollar un plan de acción para abordar los problemas y mejorar la calidad de los juguetes.
